Projekt · Stuttgart-Süd · Umbau

Eckkamin in Stuttgart-Süd. Kleine Feuerstelle, präzise in den Umbau integriert.

HOXTER ECKA 50 L mit sichtbarer Gussschamotte, geöltem Rohstahl, wandgestützter Lastabtragung und einem neu gebauten Leichtbauschornstein mit individuell geplanter Kupferverkleidung über Dach.

Feuerstätte: HOXTER ECKA 50 L
Bauart: Eck-Heizkamin · Klapptür
Architektur: Frey Architekten

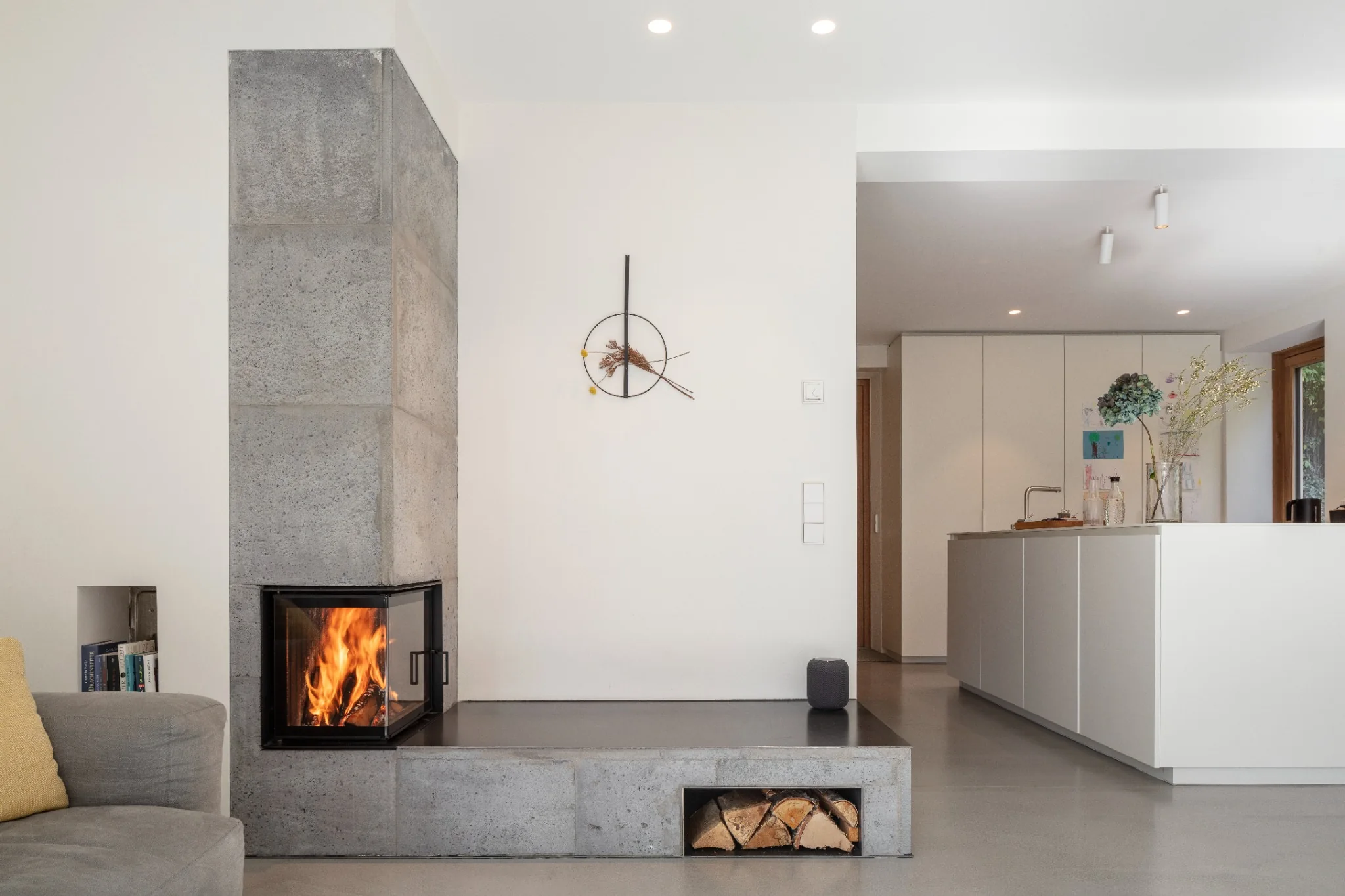

Kompakter Eckkamin mit sichtbarer Gussschamotte und langer Sitzbank in Stuttgart-Süd

ORTStuttgart-Süd

FEUERSTÄTTEHOXTER ECKA 50 L

MATERIALGussschamotte · geölter Rohstahl

STATIKLastabtragung über Wandkonsole

SCHORNSTEINLeichtbau neu · Kupferverkleidung über Dach

LEISTUNGEntwurf · 3D · Planung · Bau · Montage

Die Aufgabe

Aus einem geplanten Kaminofen wurde ein kleiner, fester Teil der Architektur.

Beim Umbau eines Einfamilienhauses zu zwei Doppelhaushälften war zunächst ein freistehender Kaminofen vorgesehen. Im Planungsprozess entstand der Wunsch nach einem kleineren Feuerraum, der deutlich ruhiger in die Architektur eingebunden ist.

Gleichzeitig sollte die Oberfläche der Verkleidung nicht klassisch verputzt wirken. Die Betonoptik der Gussschamotteplatten gefiel dem Bauherrn so gut, dass sie sichtbar bleiben sollte. Damit wurde aus einem ursprünglich eher konventionellen Ansatz eine bewusst materialbetonte Lösung.

Die Proportionen und Anschlüsse wurden eng mit dem Kunden und Frey Architekten abgestimmt.

3D-Planung

Proportion und Sitzbank wurden vor dem Bau im Raum geprüft.

Die 3D-Visualisierung klärte früh, wie klein der Feuerraum wirken darf und wie die lange horizontale Bank den Kamin in den Wohnraum einbindet. Die spätere Entscheidung, die Gussschamotte unverputzt zu lassen, schärfte den Entwurf zusätzlich.

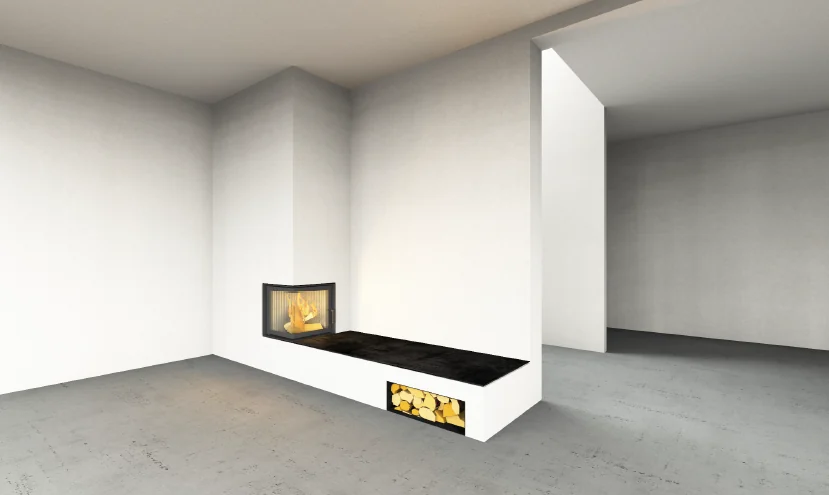

3D-Visualisierung des Eckkamins mit langer Bank in Stuttgart-Süd — 3D-Entwurf: kompakter Feuerraum und durchlaufende horizontale Bank

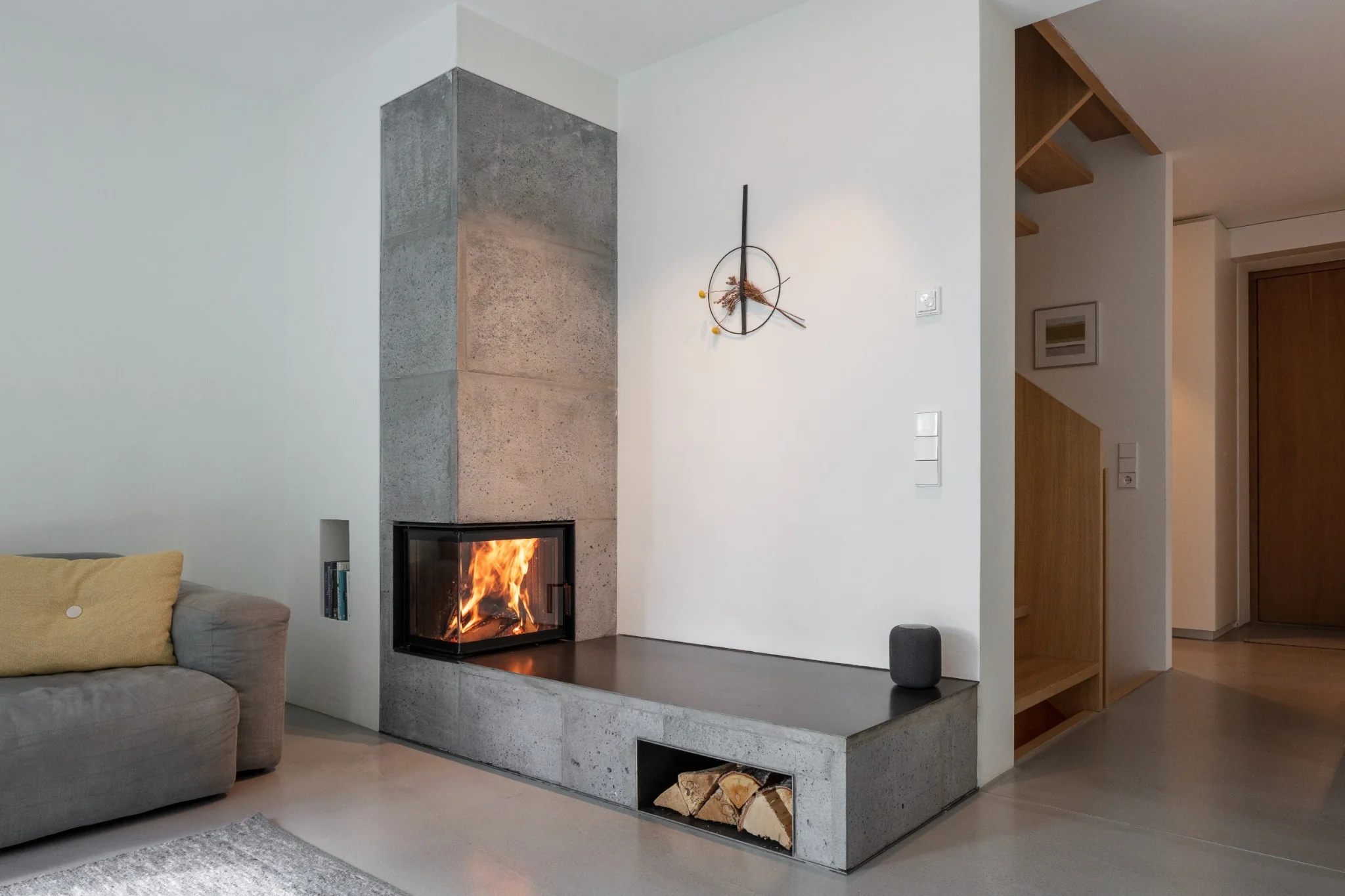

Realisierter Eckkamin mit Gussschamotte und Stahlbank in Stuttgart-Süd — Realisierung: sichtbare Gussschamotte und geölter Rohstahl im fertigen Raum

Die Konstruktion

Die Fußbodenheizung bestimmte, wie die Last in das Gebäude eingeleitet werden durfte.

Weil die Fußbodenheizung bereits vorhanden war, durfte die Anlage nicht einfach vollflächig auf dem Boden lasten. Ein Teil des Gewichts musste kontrolliert in die Wand übertragen werden.

Dafür wurde eine Wandkonsole geplant und montiert. Sie trägt die Konstruktion im Bereich der langen Bank mit und erlaubt gleichzeitig die gewünschte klare, niedrige Geometrie. Die Abdeckung der Sitzbank und die Holzlege wurden aus geöltem Rohstahl gefertigt.

Der HOXTER ECKA 50 L mit Klapptür bildet den kompakten vertikalen Schwerpunkt. Die sichtbaren Gussschamotteplatten geben der Anlage ihre mineralische, fast betonartige Oberfläche.

Technische Planung

Wandkonsole, Feuerstätte und Holzlege wurden als ein System geplant.

Grundriss und Ansicht zeigen, wie Feuerraum und Holzlager entlang der Wand organisiert sind. Die technische Planung war Grundlage für Lastabtragung, Anschlüsse und die präzise Ausführung der Stahlteile.

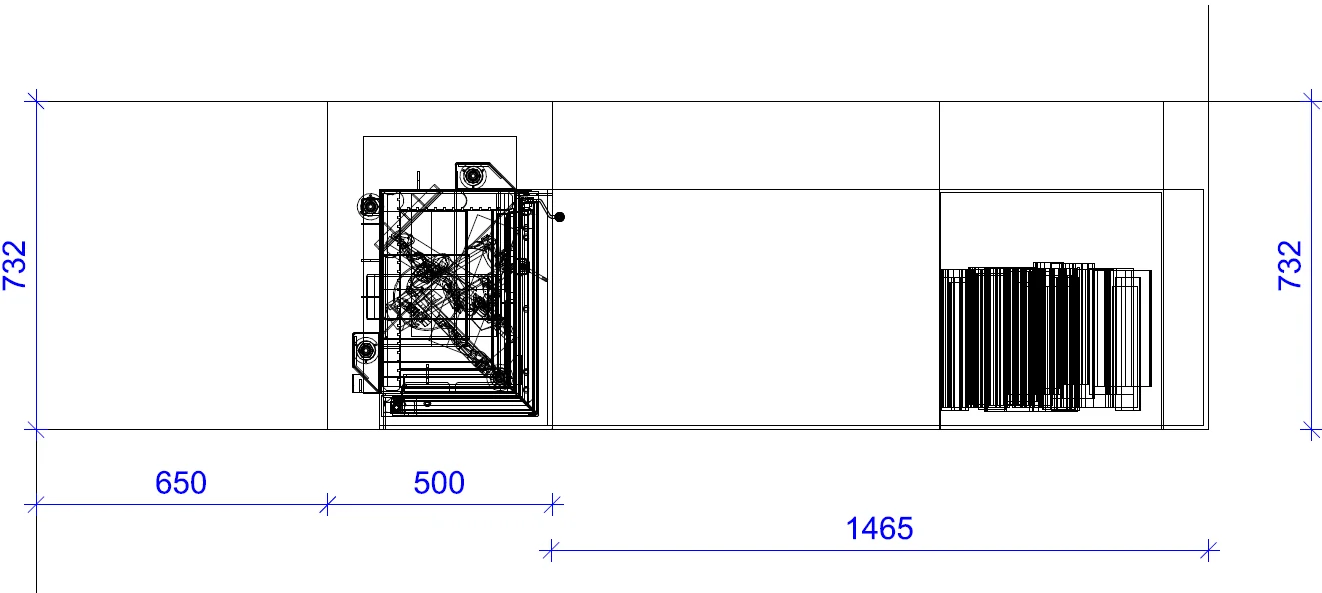

Technischer Grundriss von Eckkamin, Sitzbank und Holzlege in Stuttgart-Süd — Grundriss: Feuerstätte, Bank und Holzlege entlang der Wand

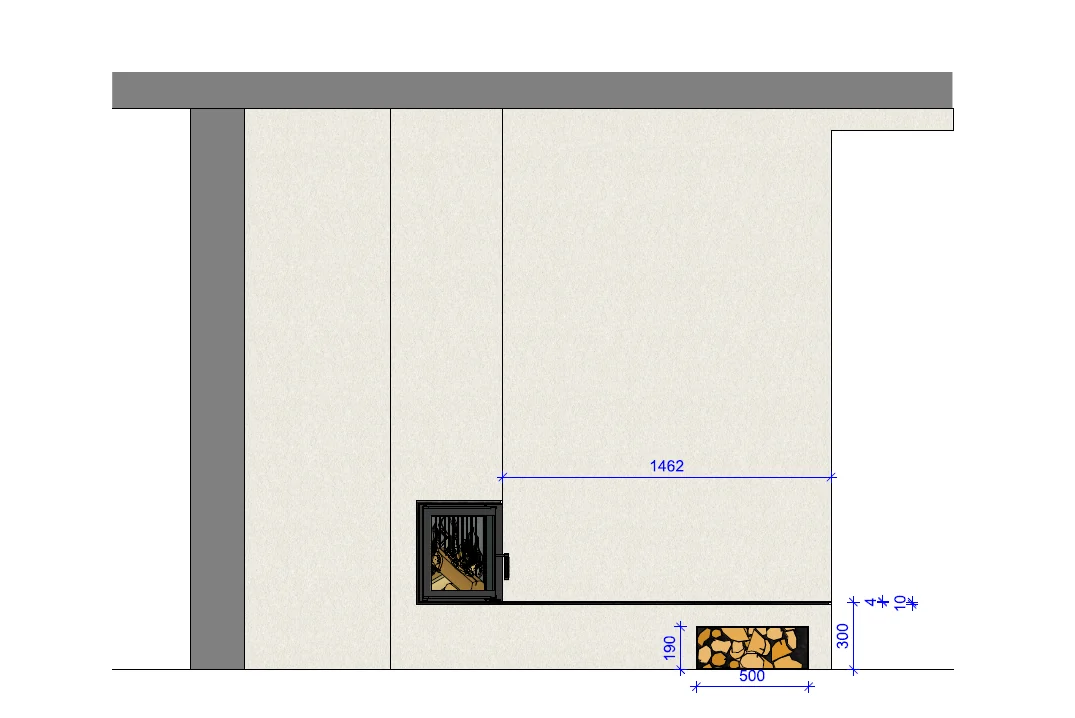

Technische Vorderansicht des Eckkamins mit Holzlege in Stuttgart-Süd — Ansicht: niedrige horizontale Bank und kompakter Eckfeuerraum

Bauphase

Die Lastabtragung wurde gebaut, bevor man sie später nicht mehr sieht.

Die Stahlunterkonstruktion und Wandkonsole nehmen einen Teil der Last auf und umgehen damit die bereits vorhandene Fußbodenheizung. Genau diese unsichtbare Konstruktion ermöglicht die leichte, lange Bank im fertigen Raum.

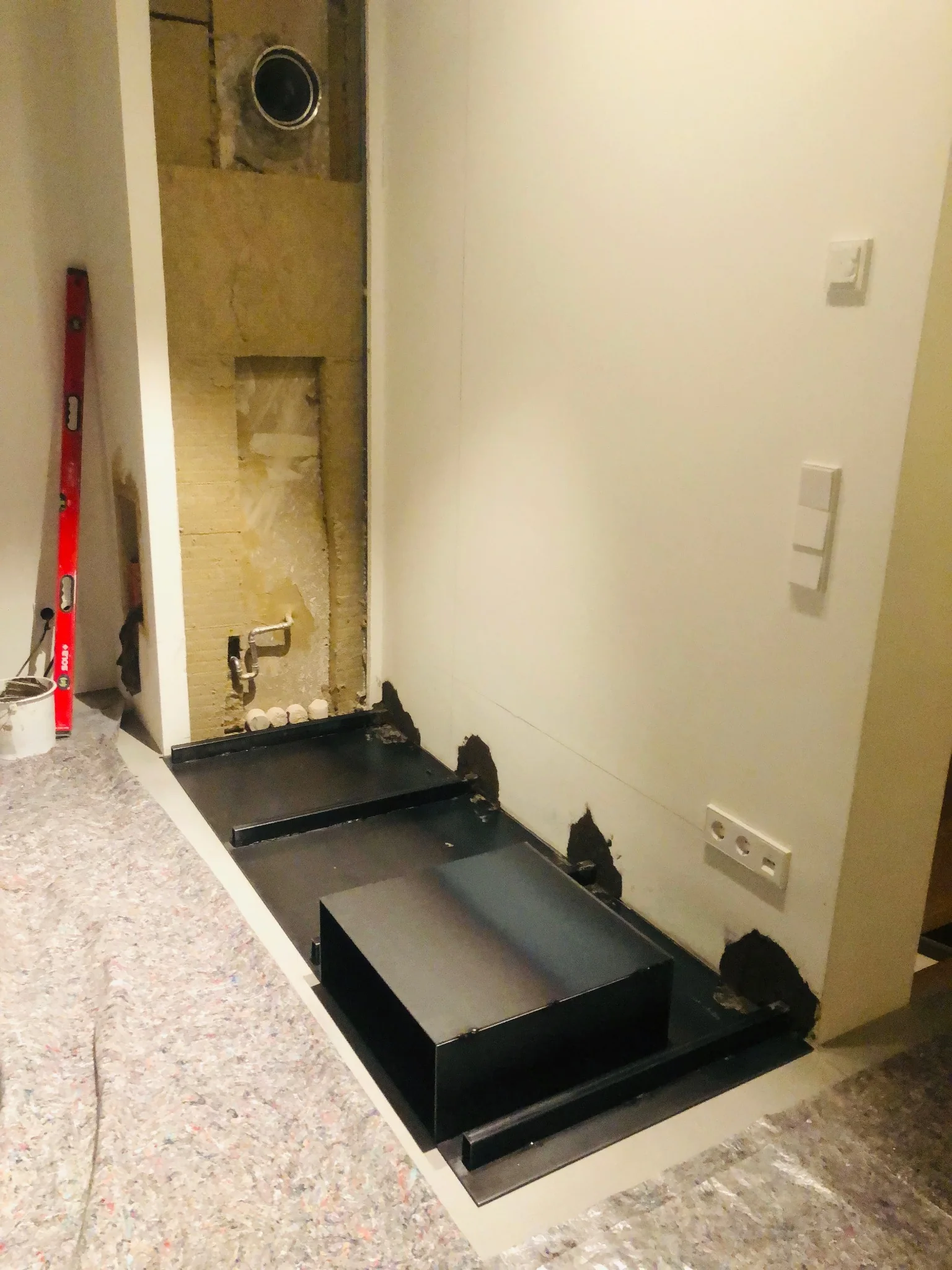

Stahlunterkonstruktion und Wandkonsole während der Montage in Stuttgart-Süd — Montage der Stahlunterkonstruktion vor der Verkleidung

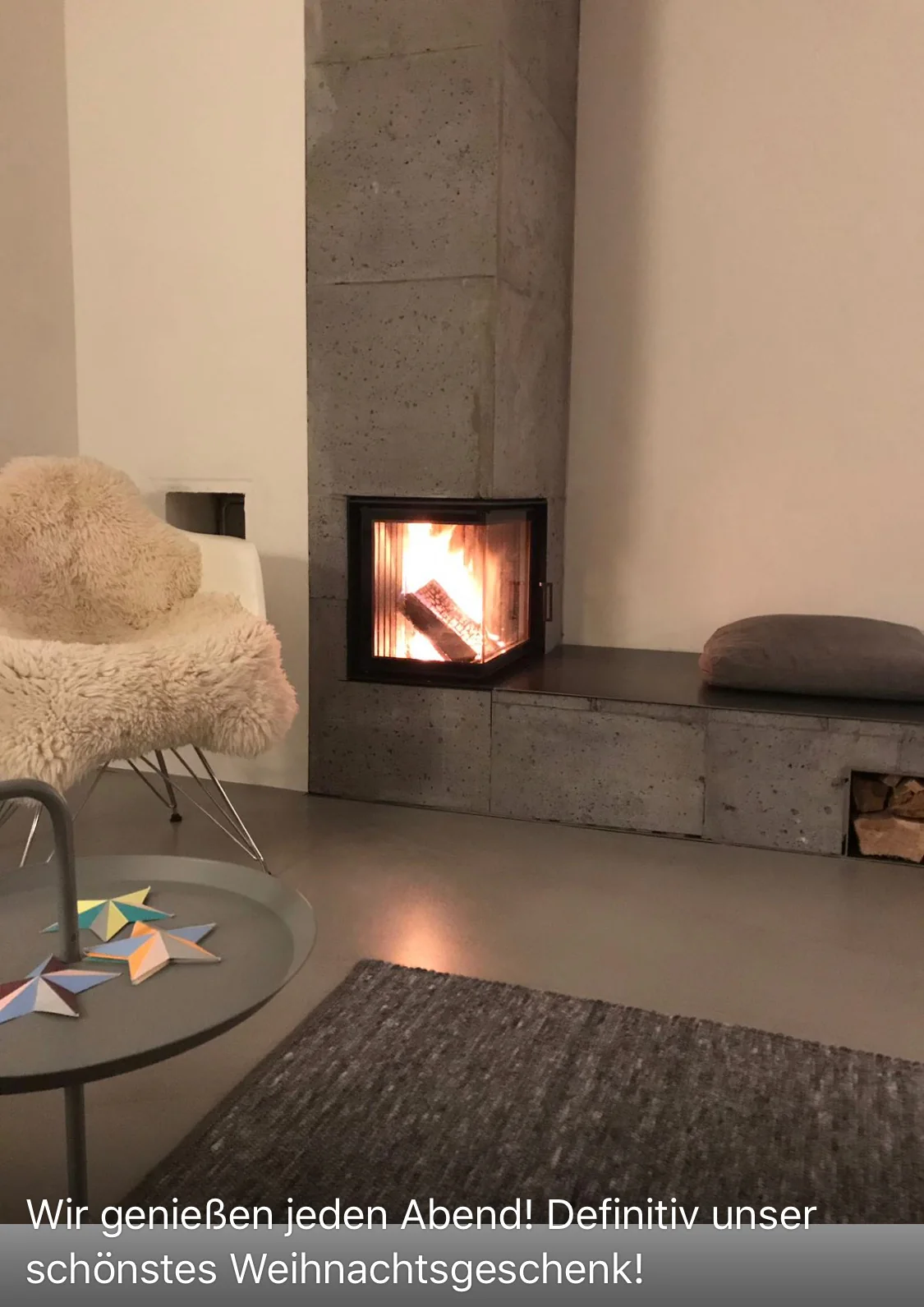

Kundenfoto des fertigen Eckkamins in Stuttgart-Süd — Kundenfoto nach Fertigstellung

„Wir genießen jeden Abend! Definitiv unser schönstes Weihnachtsgeschenk!“ – Rückmeldung des Kunden

Schornstein

Neu gebaut – und über Dach zum eigenständigen Detail weiterentwickelt.

Für die Feuerstätte wurde ein neuer Leichtbauschornstein erstellt. Über Dach erhielt der Schacht eine individuell geplante Kupferverkleidung; das Abströmteil wurde konstruktiv und gestalterisch auf den Dachaufbau abgestimmt.

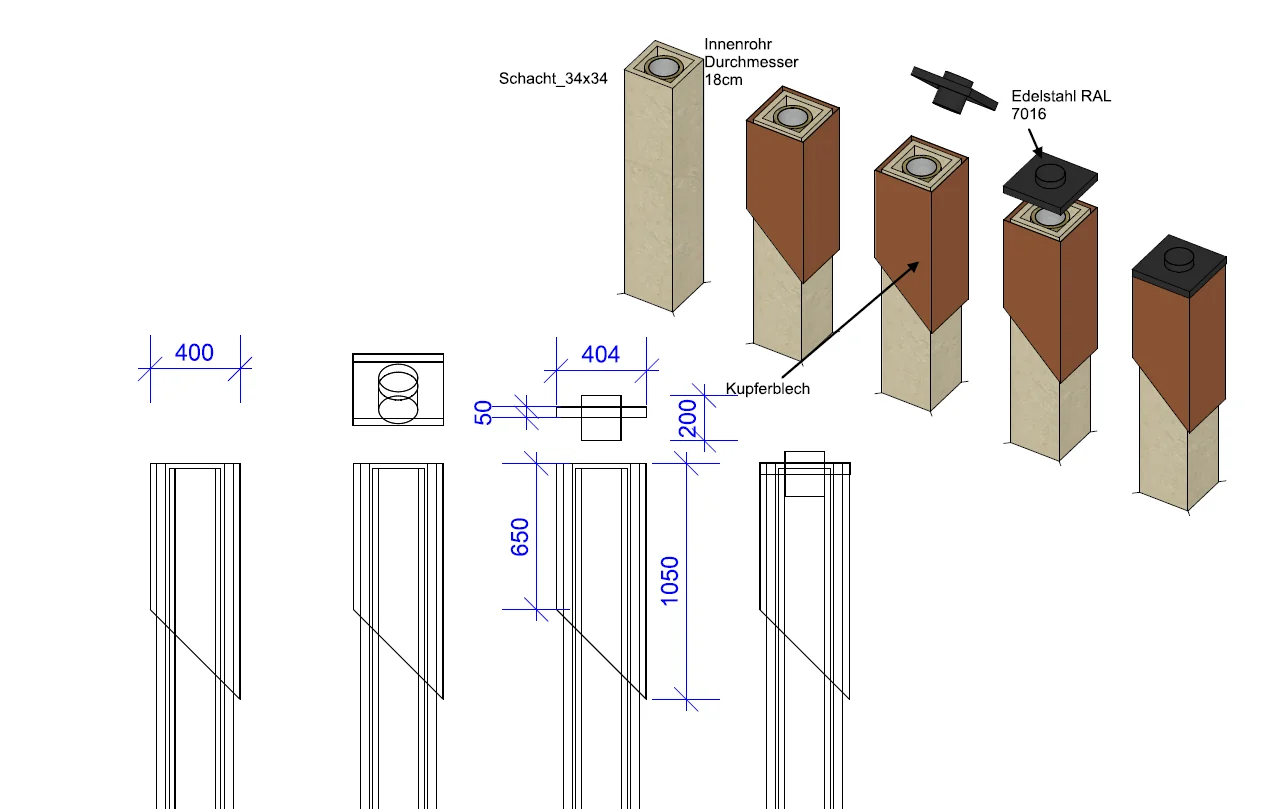

Planung der Kupferverkleidung für den Schornstein in Stuttgart-Süd — Detailplanung der Schacht- und Kupferverkleidung

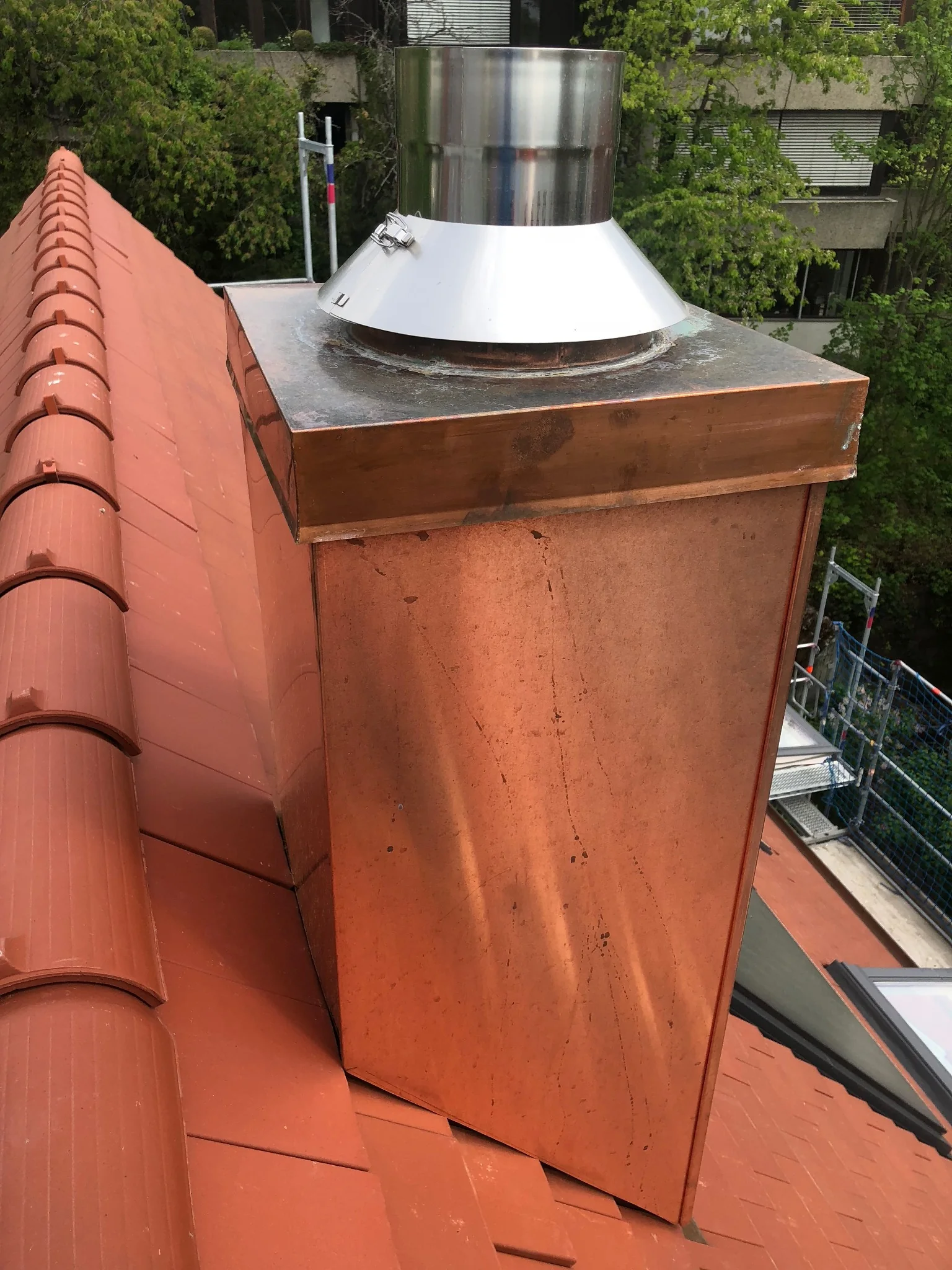

Mit Kupfer verkleideter Schornsteinkopf auf dem Dach in Stuttgart-Süd — Der ausgeführte Schornsteinkopf mit Kupferverkleidung

Das Ergebnis

Roh, ruhig und genau auf den Raum zugeschnitten.

Die sichtbare Gussschamotte macht die Konstruktion ablesbar, ohne unfertig zu wirken. Der dunkle Rohstahl fasst Feuer, Sitzfläche und Holzlege zusammen. So bleibt die Anlage klein, bekommt aber im Raum eine klare Präsenz.

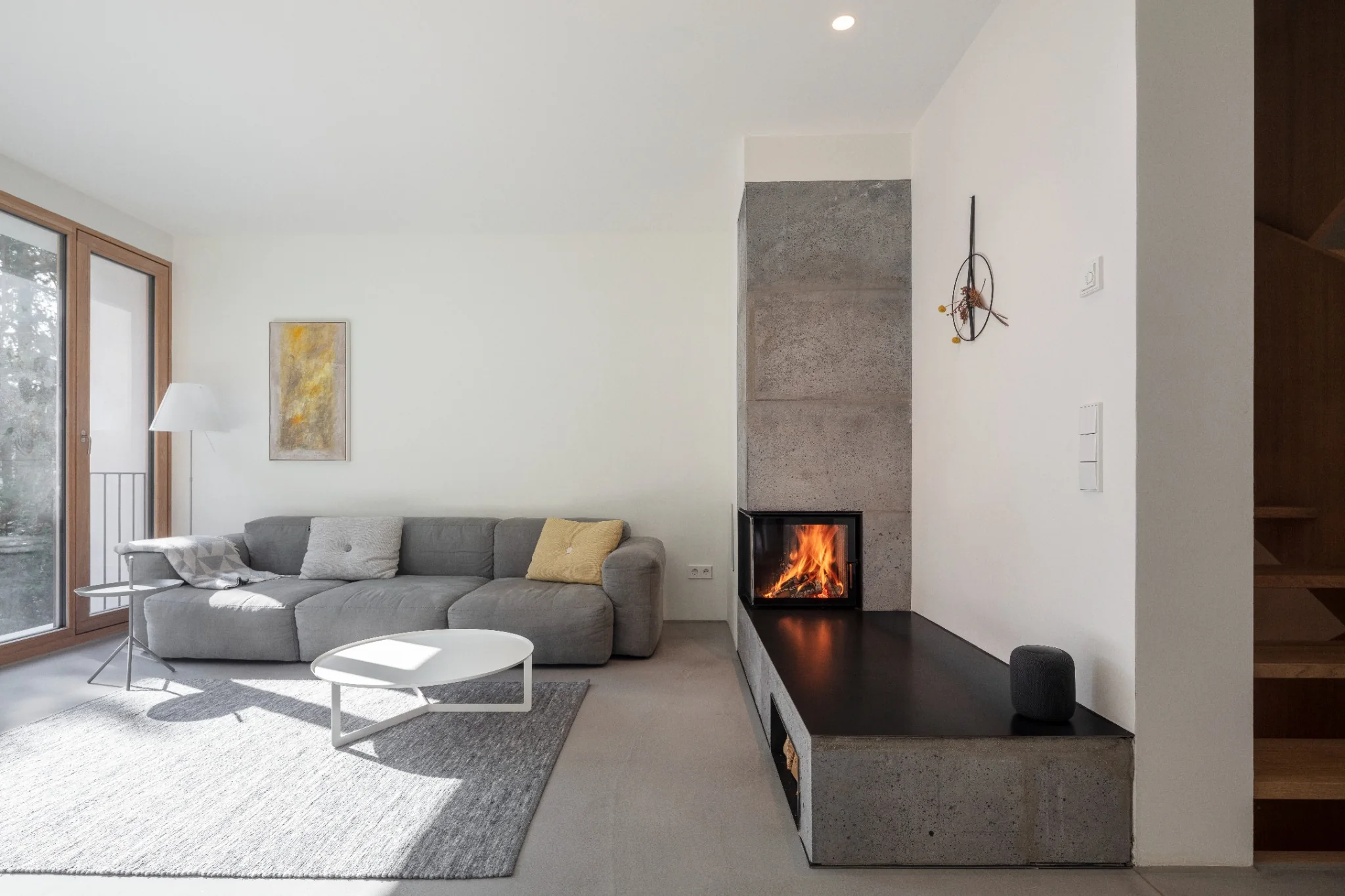

Wohnraum in Stuttgart-Süd mit Eckkamin, Sitzbank und sichtbarer Gussschamotte — Der Kamin als ruhiger Abschluss des Wohnbereichs

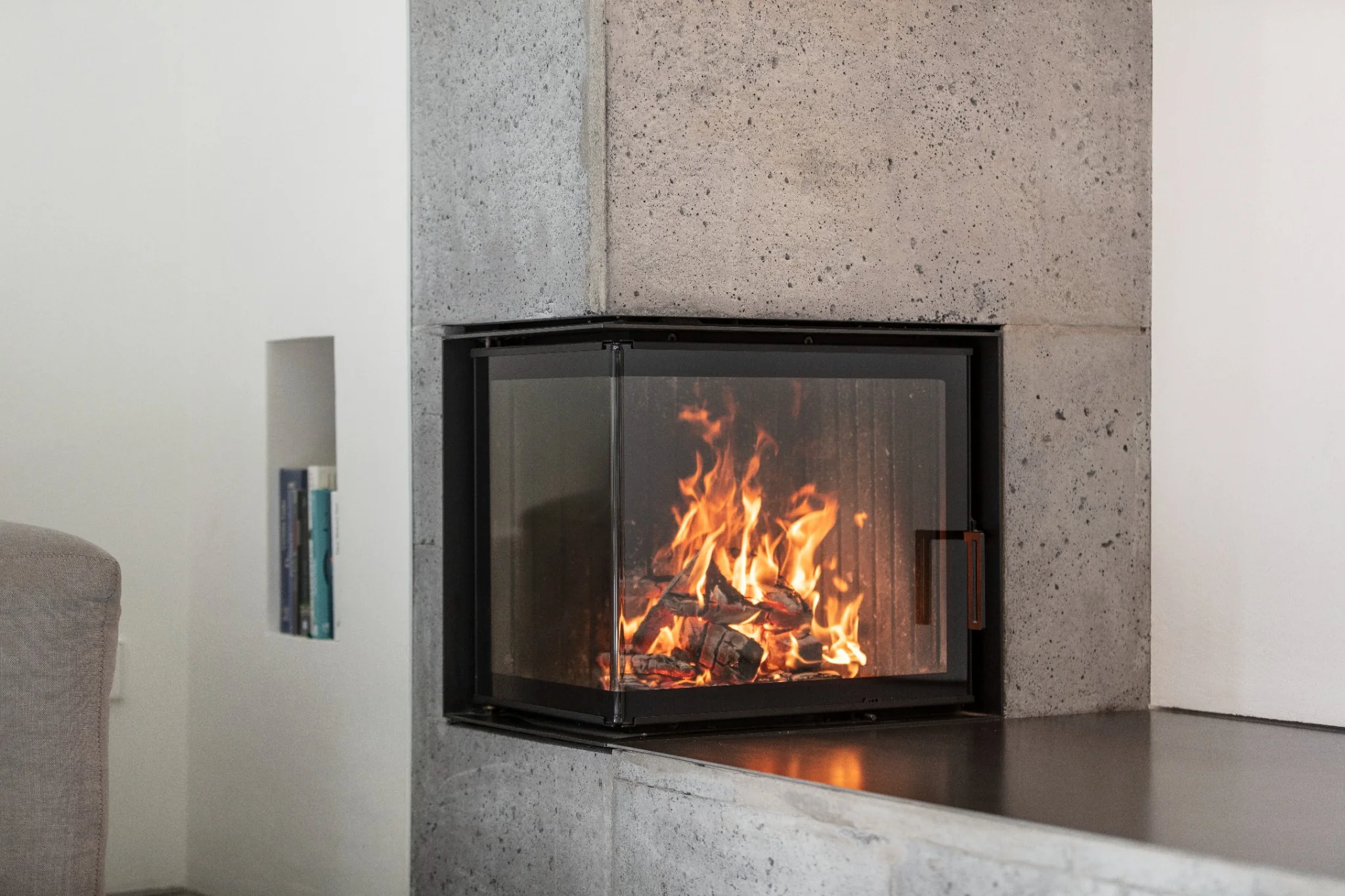

Detail des HOXTER Eckkamins vor sichtbarer Gussschamotte — Feuerraum und mineralische Oberfläche im Detail

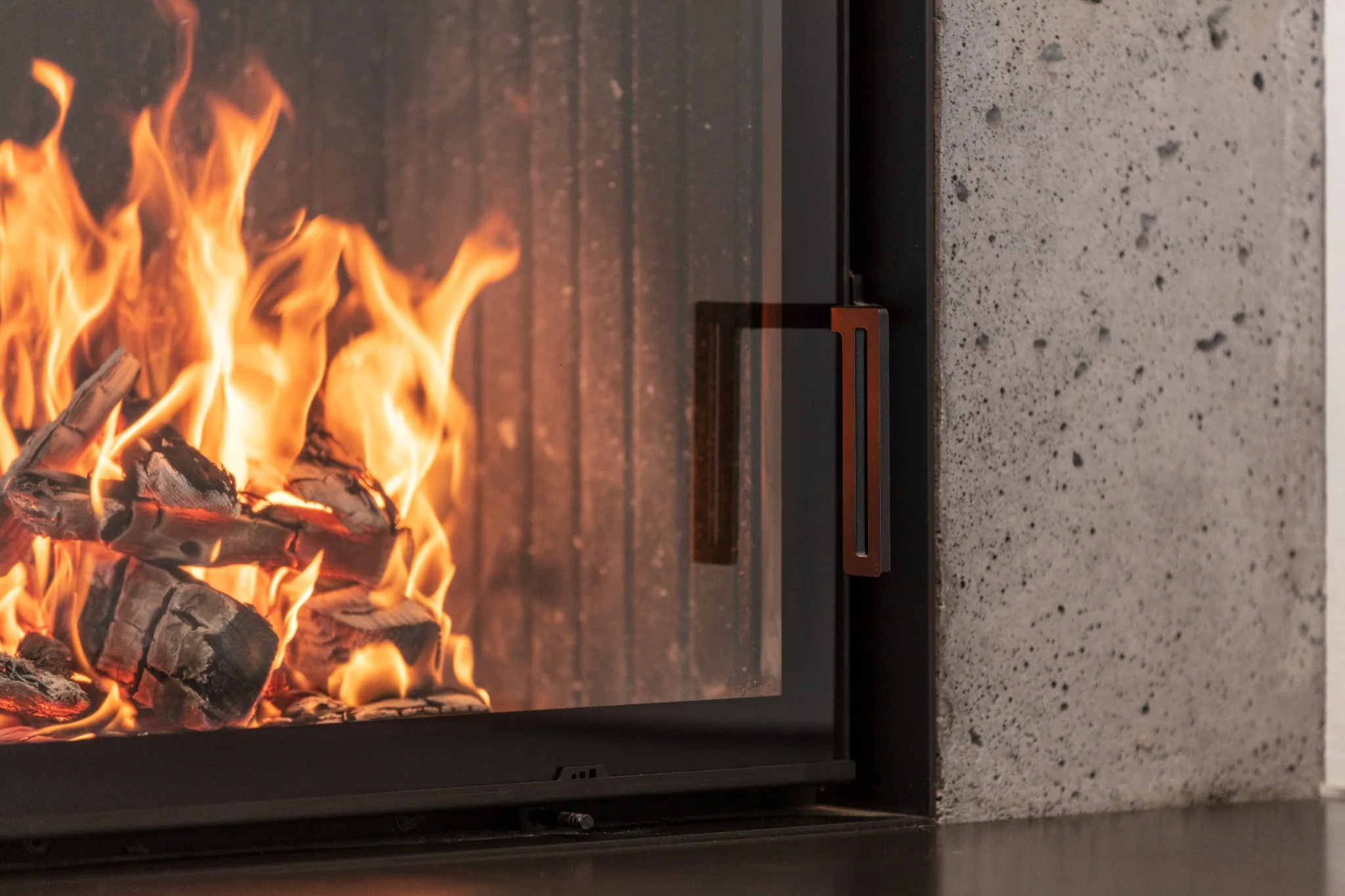

Detail von Feuerraumtür, Griff und geölter Stahlabdeckung — Klapptür, Griff und geölter Rohstahl

Leistungsumfang

Von der ersten Idee bis zum Schornstein über Dach.

Architektur: Frey Architekten

01Aufmaß, Entwurf und 3D-Visualisierung

02Technische Planung von Feuerstätte, Wandkonsole, Sitzbank und Holzlege

03Abstimmung mit Kunde, Architekt und Schornsteinfeger

04Einbau HOXTER ECKA 50 L und Aufbau der Gussschamotte-Verkleidung

05Fertigung und Montage der geölten Rohstahlteile

06Neubau des Leichtbauschornsteins inklusive Kupferdetail über Dach
