Projekt · Tübingen · 2017

Eckkamin in Tübingen. Massiv gebaut, präzise integriert.

HOXTER ECKA 90 R als massiv gemauerter und verputzter Heizkamin – mit schwebendem Oberbau und auskragendem Naturstein-Feuertisch.

Feuerstätte
HOXTER ECKA 90 R
Bauart
Eckkamin · Heizkamin
Projekt
Neubau
Massiv gebauter Eckkamin mit Naturstein-Feuertisch in einem Neubau in Tübingen
ORTTübingen
OBERFLÄCHEMassiv gemauert & verputzt
FEUERTISCHDunkler Naturstein · leicht schwebend
SCHORNSTEINMehrschaliger Schamotte-Schornstein
PLANUNGEntwurf, 3D & technische Planung
UMSETZUNGAbstimmung, Bau & Montage

Die Feuerstelle sollte sich selbstverständlich in den Neubau einfügen und trotzdem ein eigenständiger Mittelpunkt des Wohnraums sein.

Die Position in der Nähe des Schornsteins war gesetzt. Entscheidend war deshalb nicht die Frage, wo der Kamin steht, sondern wie er sich in die klare Architektur einordnet. Die Vorgaben und Skizzen des Architekten sahen einen markanten Überhang oberhalb der Feuerung, einen optisch schwebenden Oberbau und einen leicht auskragenden Naturstein-Feuertisch vor.

Aus diesen Elementen musste eine Lösung entstehen, die gestalterisch genau bleibt, technisch funktioniert und in den Proportionen mit dem offenen Wohnraum harmoniert.

Der HOXTER ECKA 90 R wurde in eine massiv gemauerte und verputzte Anlage integriert. Die ruhigen Flächen bilden den architektonischen Rahmen für den Feuerraum.

Der dunkle Naturstein-Feuertisch läuft horizontal aus dem Baukörper heraus und scheint trotz seiner Materialität leicht zu schweben. Darüber nimmt der auskragende Oberbau die Linien der Architektur auf, ohne den Eckfeuerraum optisch zu erdrücken.

Entwurf, Planung, Abstimmung sowie Bau und Montage wurden durch OFENGESTALTER umgesetzt. Besonders wichtig war dabei, die Erwartungen und Skizzen des Architekten nicht nur formal zu übernehmen, sondern technisch sauber in die gebaute Lösung zu übertragen.

Architektur und Abstimmung mit 121 Architekten, Tübingen.

3D-Planung

Die Geometrie war vor dem Bau sichtbar.

Überhang, Eckfeuerraum und Naturstein-Feuertisch wurden vor der Ausführung räumlich überprüft. So ließ sich früh beurteilen, ob die Vorgaben des Architekten in Proportion und Wirkung zusammenfinden.

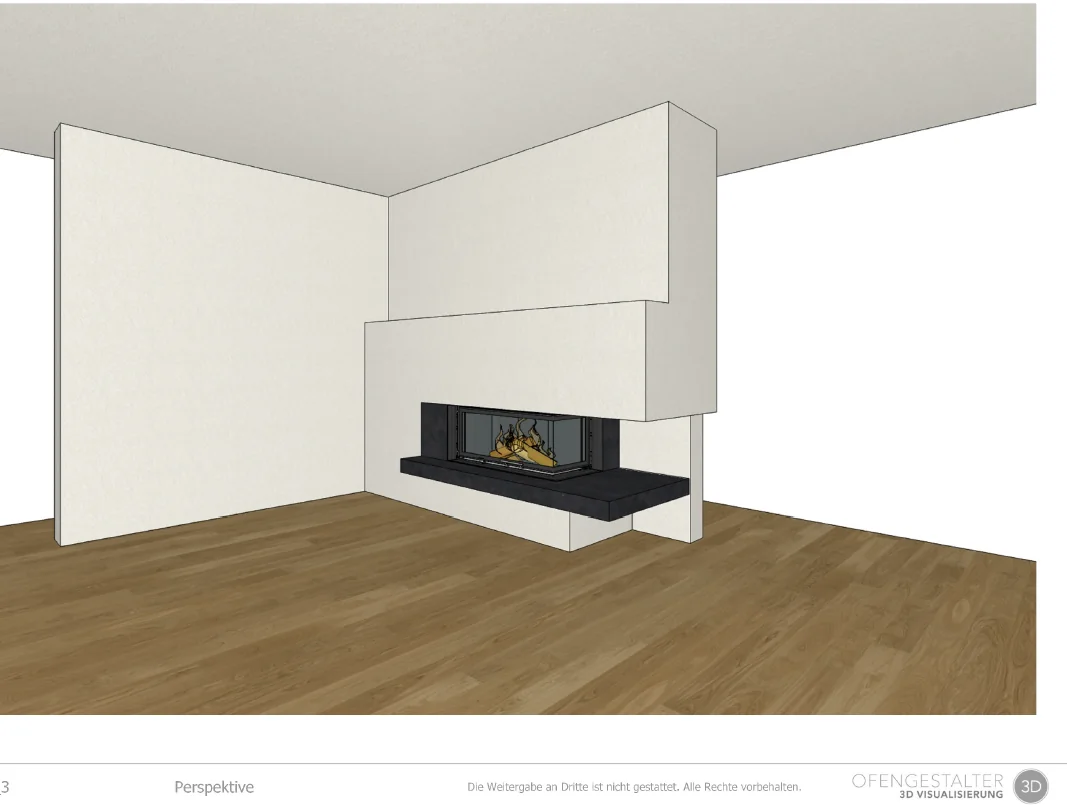

3D-Visualisierung des Eckkamins im Wohnraum in Tübingen
3D-Visualisierung der Einordnung in den Raum

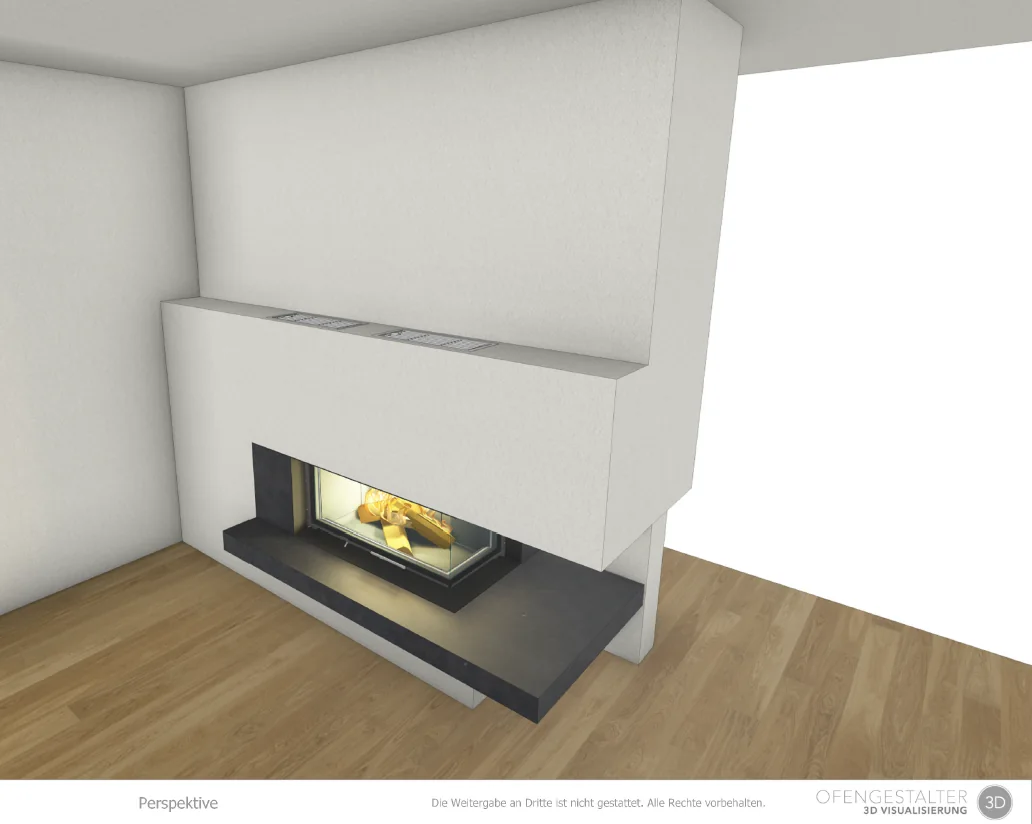

3D-Visualisierung des Eckkamins mit auskragendem Naturstein-Feuertisch
Entwurf von Oberbau, Feuerraum und Feuertisch

Technische Planung

Gestaltung braucht belastbare Maße.

Grundriss und Vorderansicht übersetzen die räumliche Idee in konkrete Einbaumaße, Abgasführung und die Position des Feuerraums. Gerade bei einem auskragenden Aufbau entscheidet diese Präzision über die spätere Wirkung.

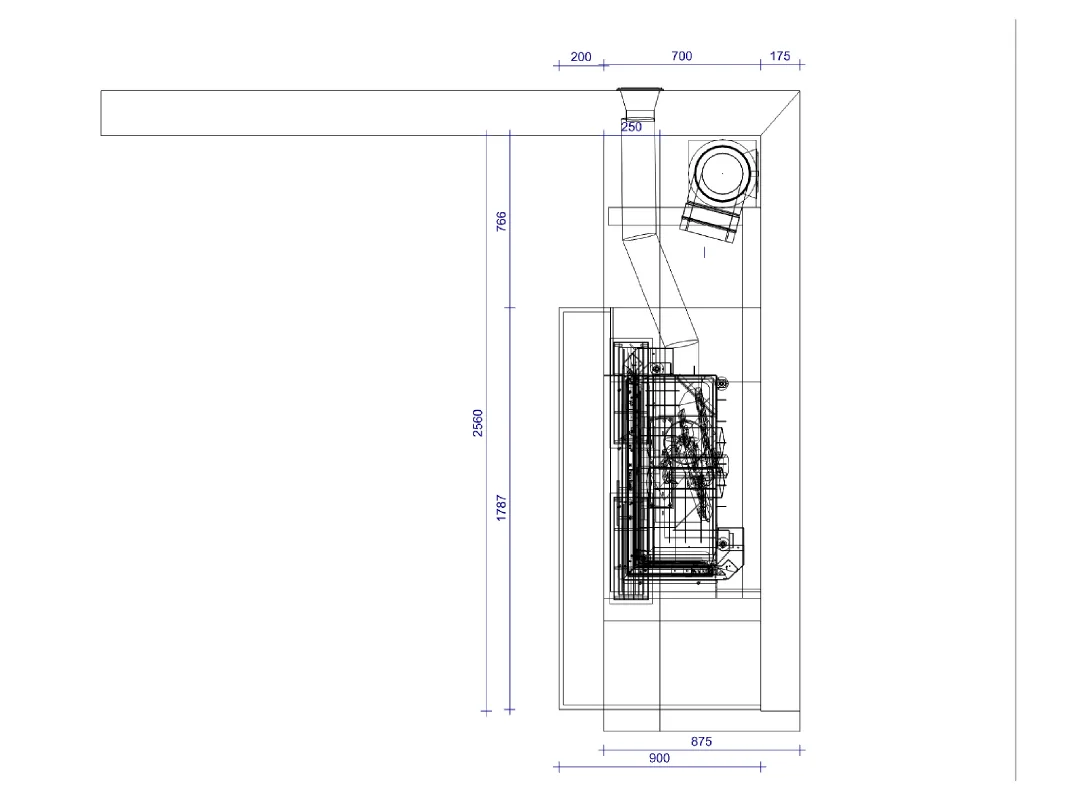

Technischer Grundriss der Kaminplanung für den Eckkamin in Tübingen
Grundriss der technischen Planung

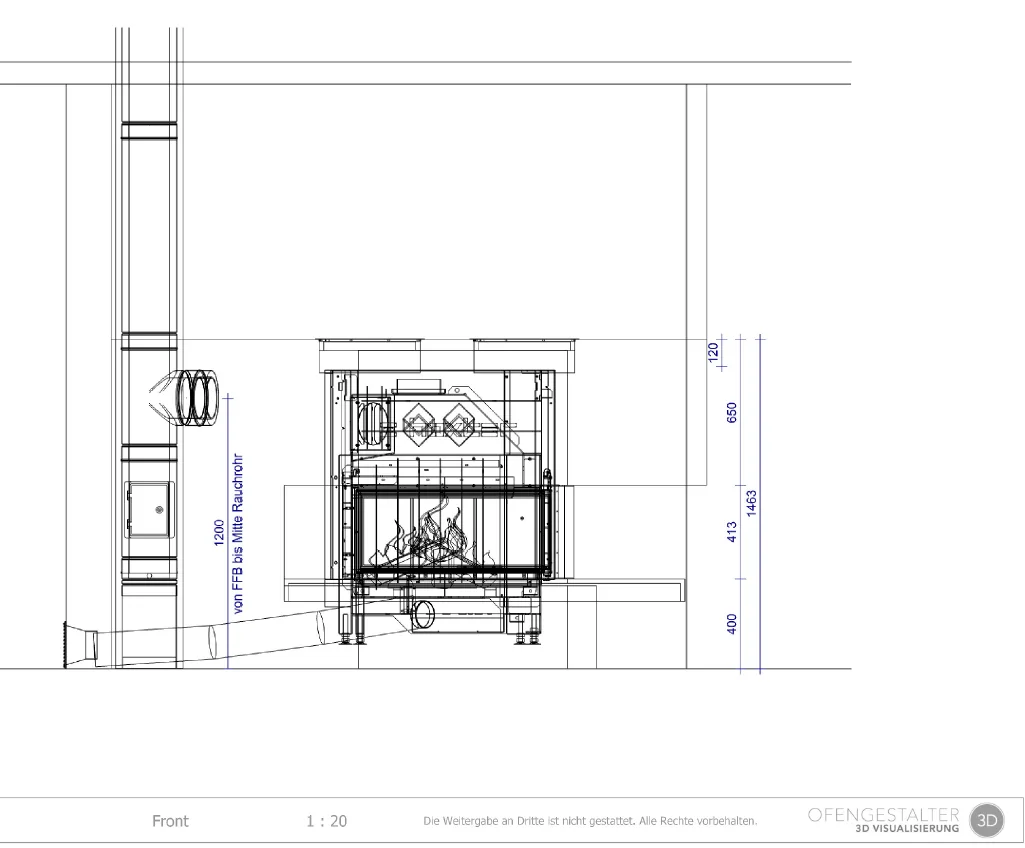

Technische Vorderansicht der Kaminplanung in Tübingen
Vorderansicht mit Einbau- und Anschlussmaßen

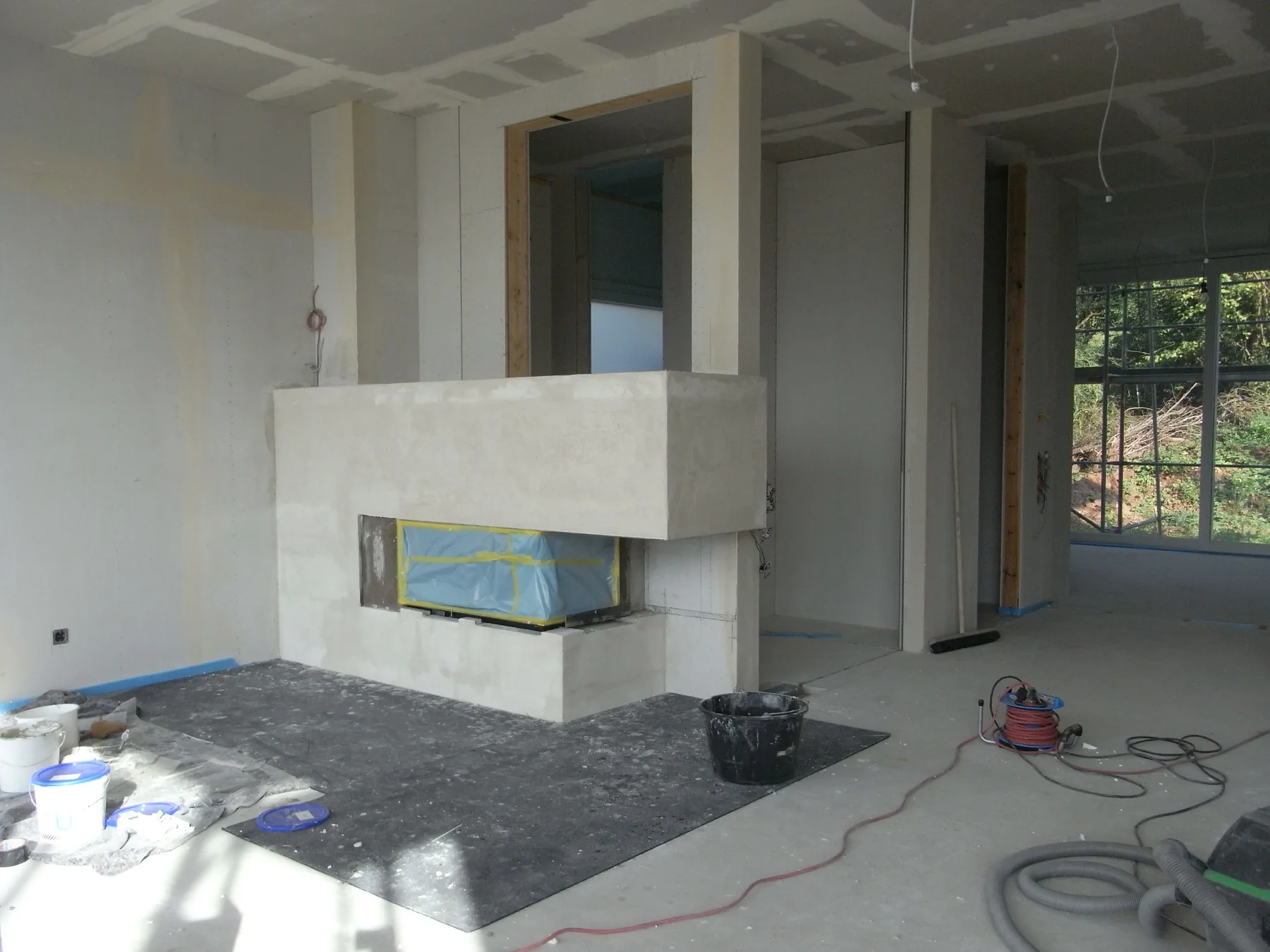

Massiv gemauerter Eckkamin während der Bauphase in Tübingen

Bauphase

Vom Plan zum massiven Baukörper.

Im Rohbau wird sichtbar, wie früh die spätere Geometrie festgelegt werden muss.

Feuerstätte, massiver Aufbau, Überhang und die Anschlüsse zum vorhandenen mehrschaligen Schamotte-Schornstein werden bereits in der Bauphase exakt zueinander ausgerichtet. Die spätere Putzoberfläche reduziert die Anlage dann wieder auf wenige klare Flächen.

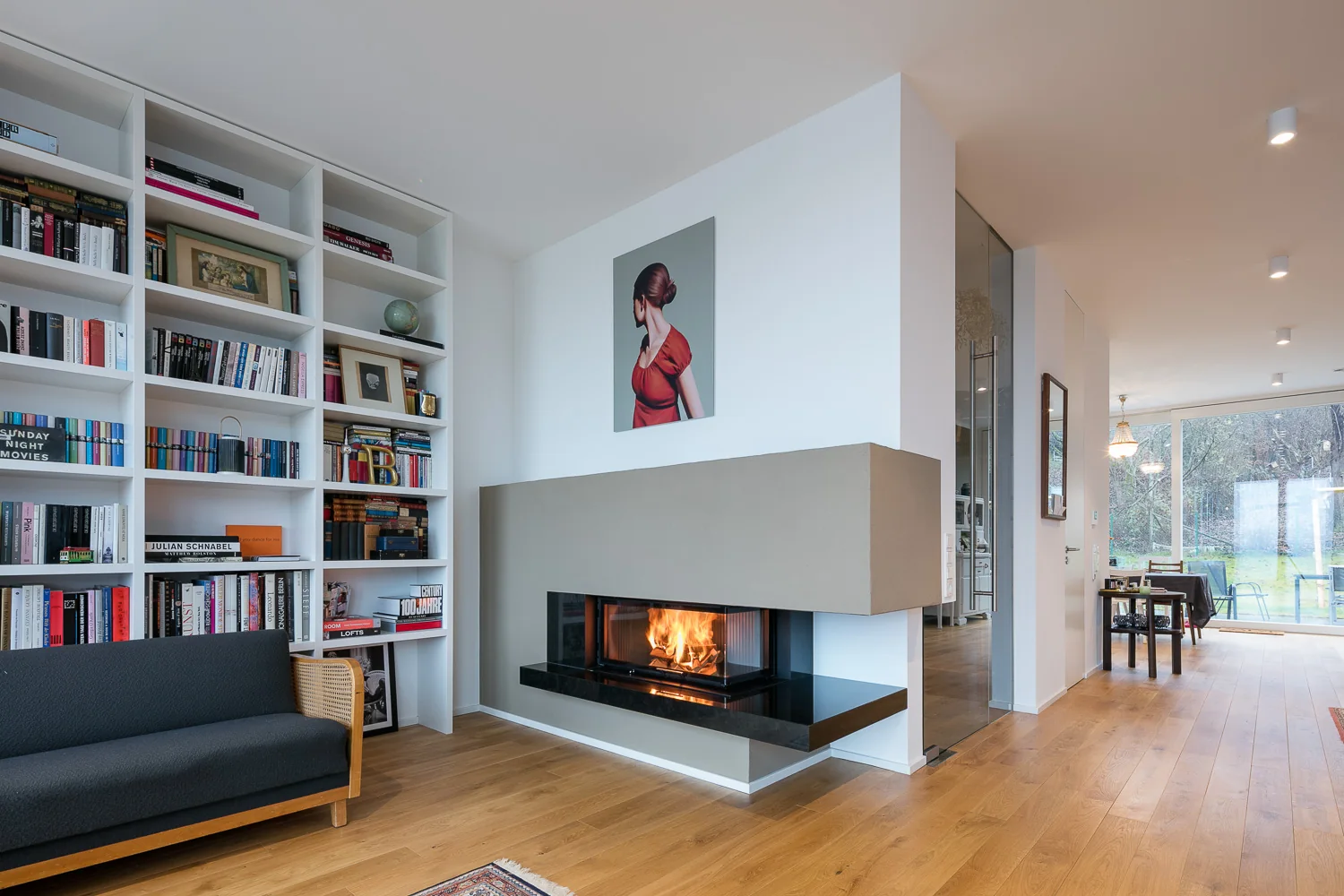

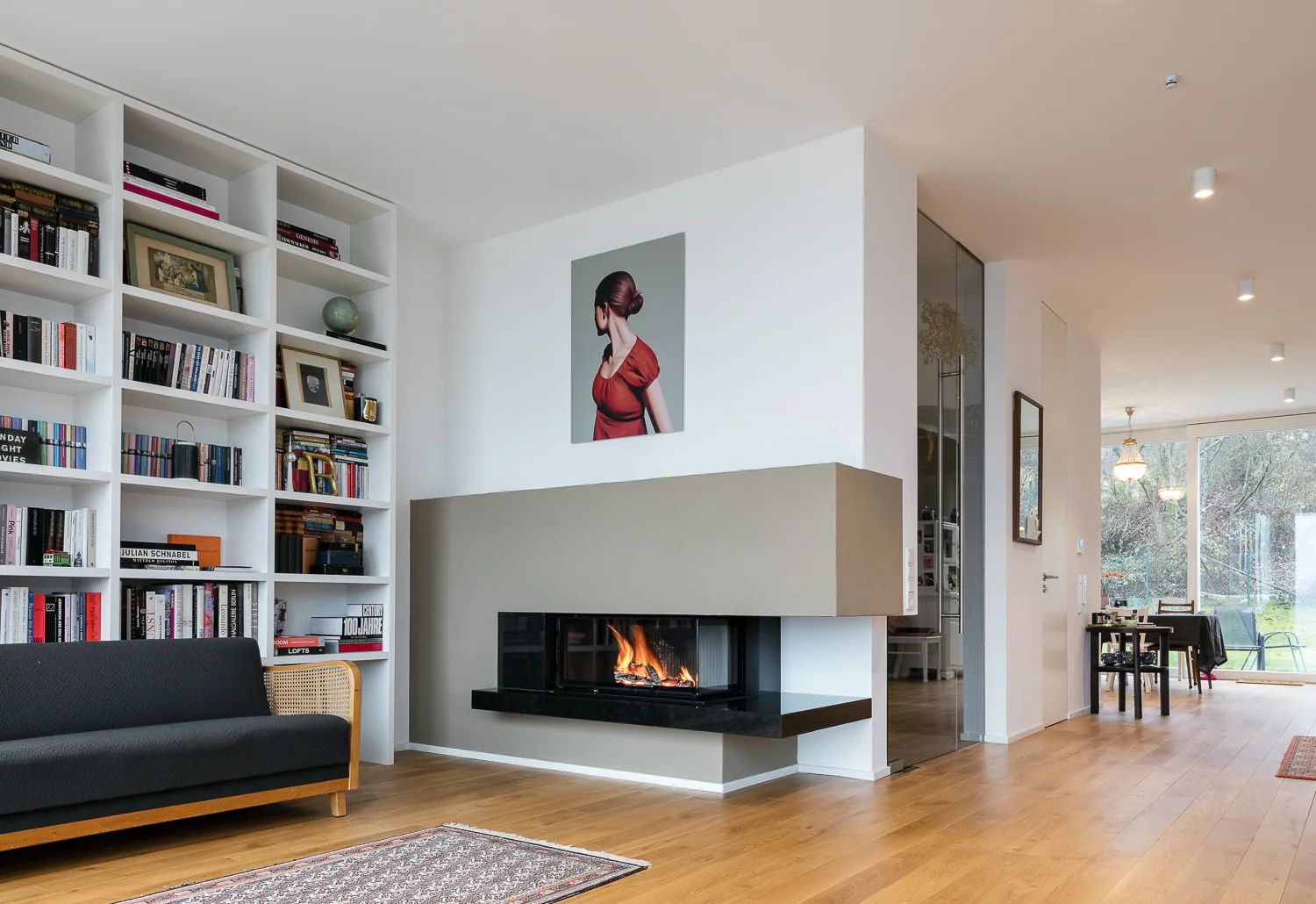

Im Wohnraum

Ein Kamin, der Teil der Architektur wird.

Im fertigen Raum tritt die Konstruktion in den Hintergrund. Helle Putzflächen, der dunkle Naturstein und die Eckverglasung ordnen sich in die vorhandenen Materialien ein. Das Feuer bleibt aus Wohnbereich und Durchgang sichtbar.

Leistungsumfang

Von der Architektenskizze bis zur fertigen Feuerstelle.

01Entwurf und Übertragung der architektonischen Vorgaben
023D-Visualisierung und technische Planung
03Abstimmung mit dem Architekten
04Bau der massiven Kaminanlage und Integration des Naturstein-Feuertischs
05Montage und Fertigstellung der Feuerstätte
