Projekt · Kirchardt · 2018

Panoramakamin in Kirchardt. Feuer mit Platz zum Bleiben.

Dreiseitiger Heizkamin mit HOXTER UKA 69 und integrierter Sitznische – als gemeinsamer Baukörper für Feuer, Raumwirkung und einen bewusst geschaffenen Rückzugsort.

Feuerstätte
HOXTER UKA 69 mit Sonderrahmen
Bauart
dreiseitiger Heizkamin mit Sitznische
Projekt
Neubau
Dreiseitiger Panoramakamin mit integrierter Sitznische in Kirchardt
ORTKirchardt
FEUERSTÄTTEHOXTER UKA 69 · Sonderrahmen
MATERIALGussschamotteplatten · Putz
SCHORNSTEINLeichtbauschornstein · über Dach doppelwandig weitergeführt
PLANUNGAufmaß · Entwurf · 3D · technische Planung
UMSETZUNGAufbau · Montage

Der Kunde hatte für den Neubau eine sehr konkrete Vorstellung: ein dreiseitiger Panoramakamin und direkt daneben eine Sitznische, die tatsächlich zum Verweilen einlädt.

Die Feuerstelle sollte nicht als einzelnes Objekt im Raum stehen. Kamin, Schornsteinbereich und Sitzplatz sollten als zusammenhängende Architektur gelesen werden. Entscheidend war deshalb nicht nur die Größe des Feuerraums, sondern die gesamte Proportion des Baukörpers.

Gleichzeitig musste die neue Feuerstätte an den bereits vorhandenen Leichtbauschornstein angebunden werden. Gestaltung und technische Führung wurden deshalb von Anfang an gemeinsam gedacht.

3D-Planung

Die Sitznische war Teil des Entwurfs – nicht ein Möbel danach.

Die 3D-Ansichten machten früh sichtbar, wie Feuerstelle, Baukörper und Sitzplatz im offenen Wohnraum zusammenspielen. So ließen sich Blickachsen, Proportionen und die Wirkung der dreiseitigen Verglasung vor dem Aufbau beurteilen.

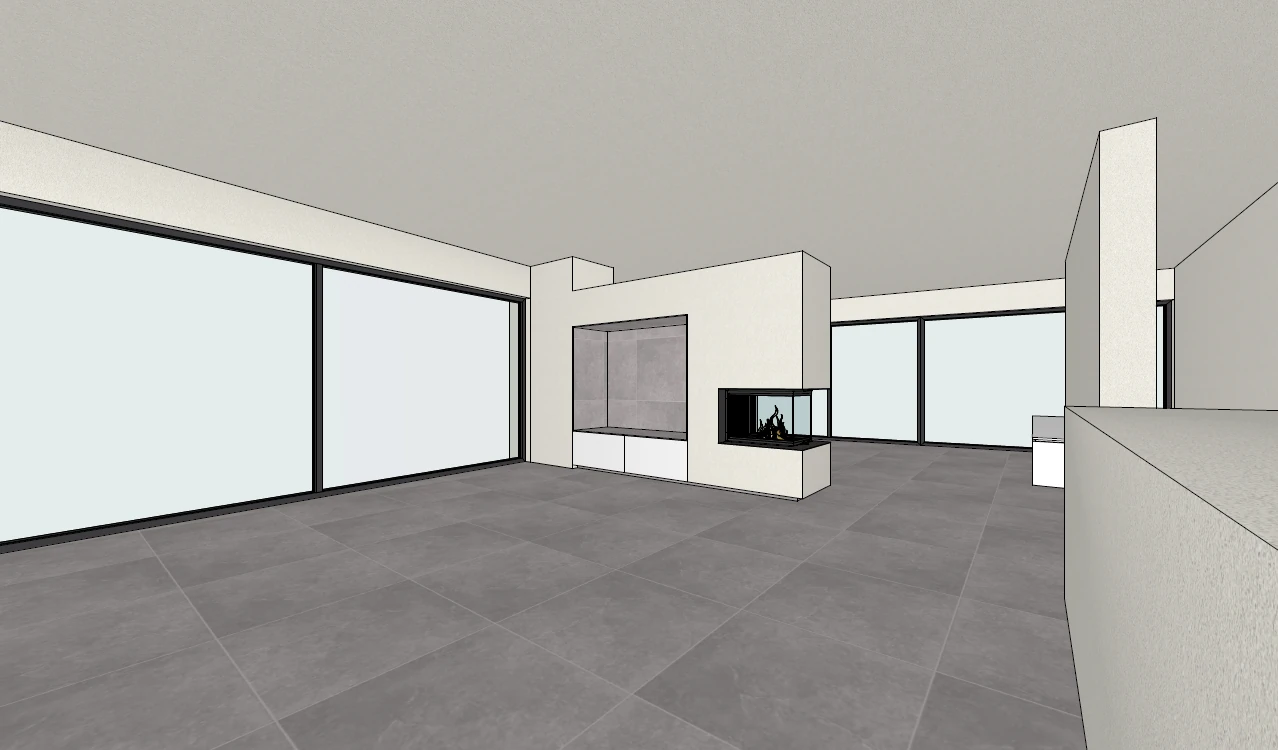

3D-Visualisierung des Panoramakamins mit Sitznische in Kirchardt
Raumstudie mit Kamin, Sitznische und dreiseitigem Feuerblick

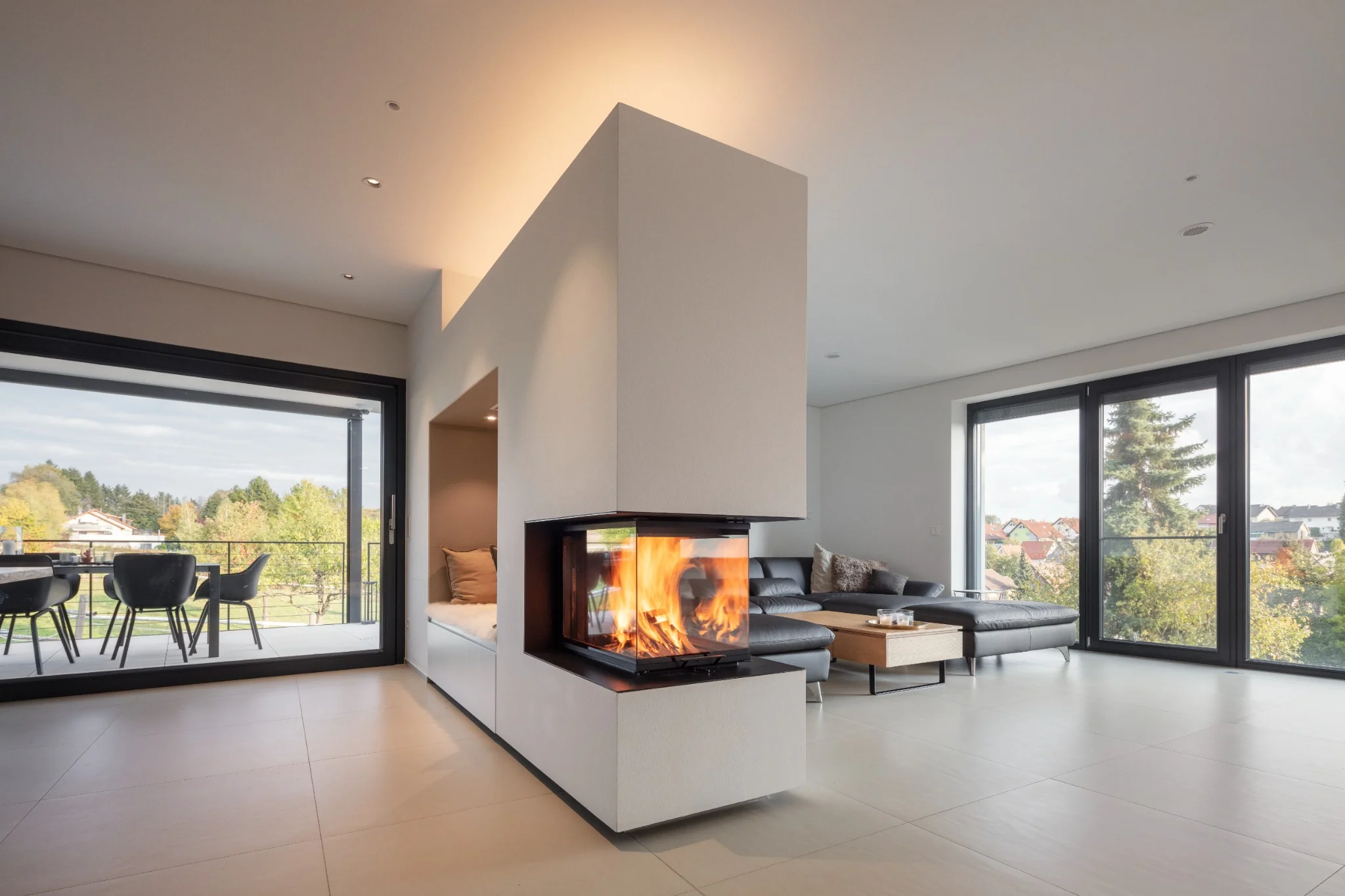

Realisierter Panoramakamin mit gepolsterter Sitznische in Kirchardt
Realisierung: Feuerstelle und Sitznische als ein gemeinsamer Baukörper

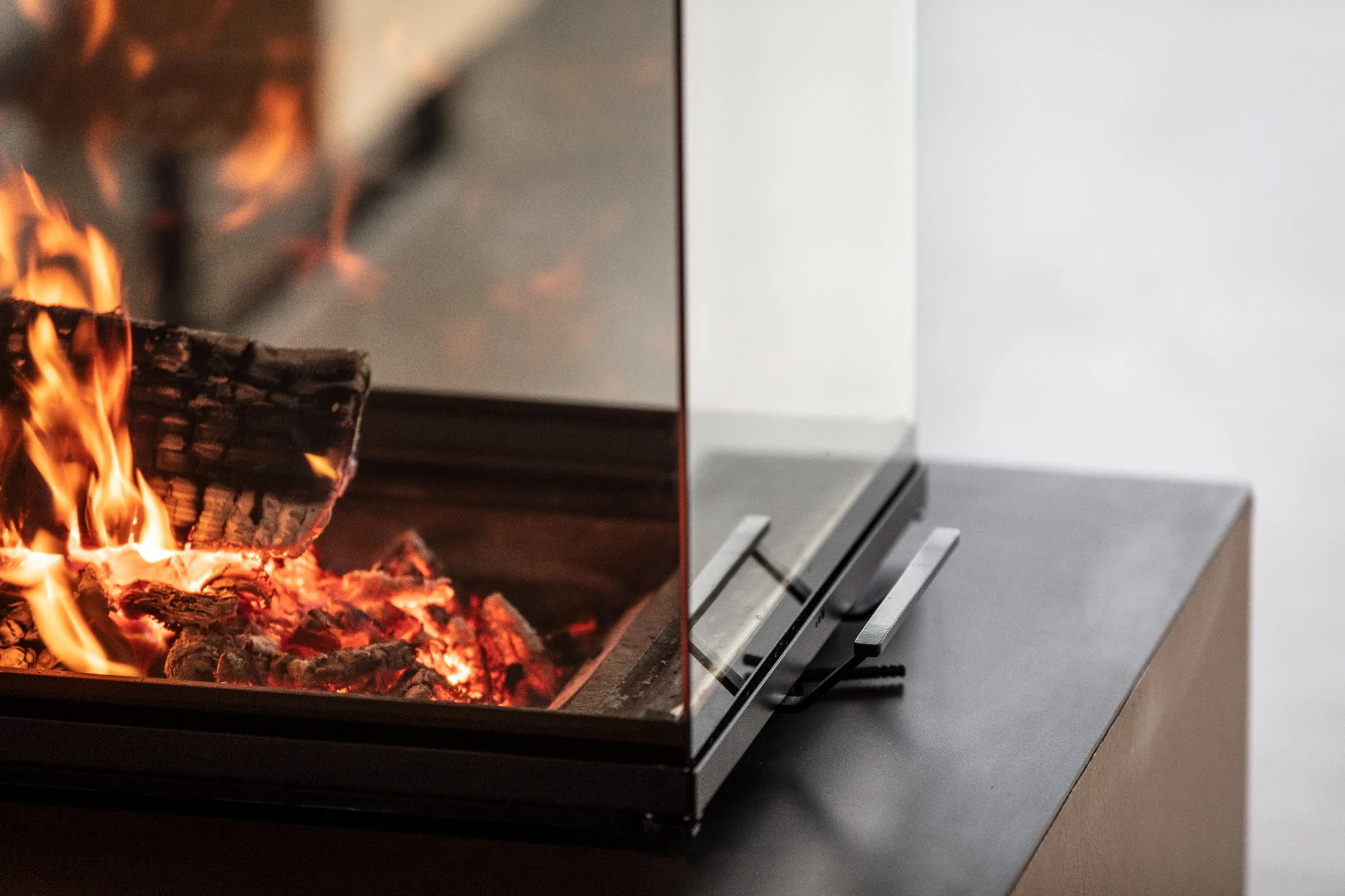

Der HOXTER UKA 69 öffnet das Feuer über drei Seiten und macht es aus mehreren Bereichen des Raums sichtbar. Die unmittelbar daneben angeordnete Sitznische ergänzt die Anlage um einen bewusst ruhigen Ort.

Der Sonderrahmen der Feuerstätte ermöglicht einen klaren Übergang zwischen Glas, schwarzer Einfassung und verputztem Baukörper. Die Verkleidung aus Gussschamotteplatten wurde so aufgebaut und verputzt, dass die Technik visuell zurücktritt.

Die Sitznische wurde nicht als Zusatz behandelt, sondern in dieselbe Geometrie integriert. So entsteht eine Anlage, die gleichzeitig Raumteiler, Feuerstelle und Aufenthaltsort ist, ohne in einzelne Elemente zu zerfallen.

Technische Planung

Der Entwurf musste auch im Inneren funktionieren.

Neben der Raumwirkung wurden Feuerstätte, Rauchgasführung und Schornsteinanschluss technisch eingeordnet. Der vorhandene Leichtbauschornstein konnte genutzt und oberhalb des Dachs in doppelwandiger Ausführung weitergeführt werden.

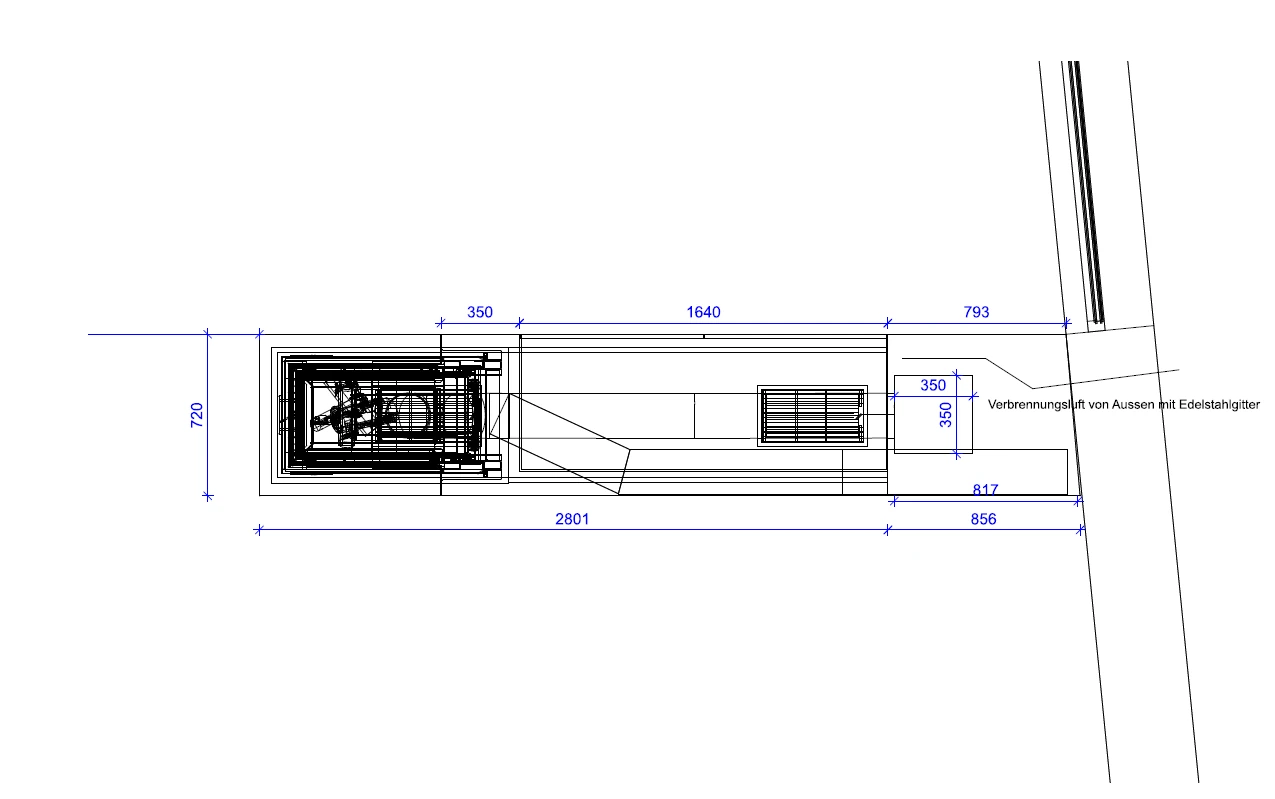

Technische Grundrissplanung des Panoramakamins in Kirchardt
Technische Einordnung von Feuerstätte, Baukörper und Schornsteinanschluss

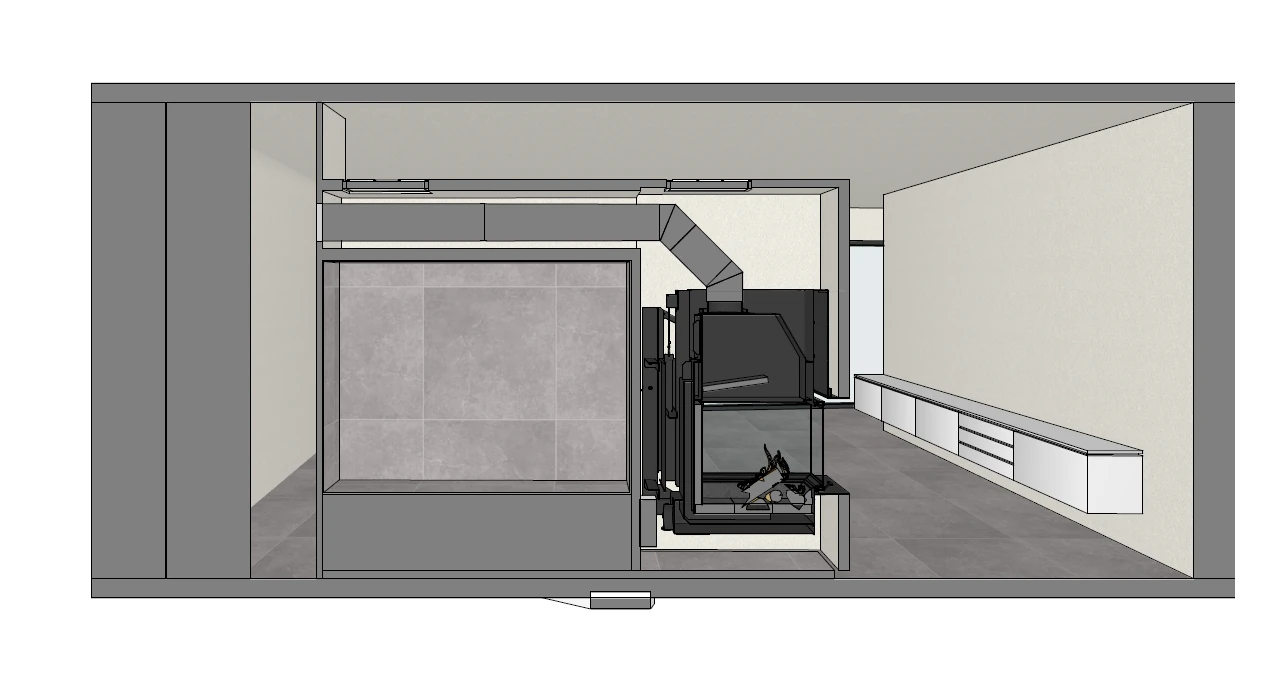

Technischer Schnitt durch Kaminanlage und Sitznische in Kirchardt
Schnittdarstellung der geplanten Kaminanlage im Raum

Bauphase

Vom technischen Kern zur ruhigen Architektur.

Während der Bauphase bleibt sichtbar, wie viel Technik hinter der später sehr reduzierten Form steckt. Feuerstätte, Anschluss, Verkleidung und Schornstein wurden Schritt für Schritt in den Neubau integriert.

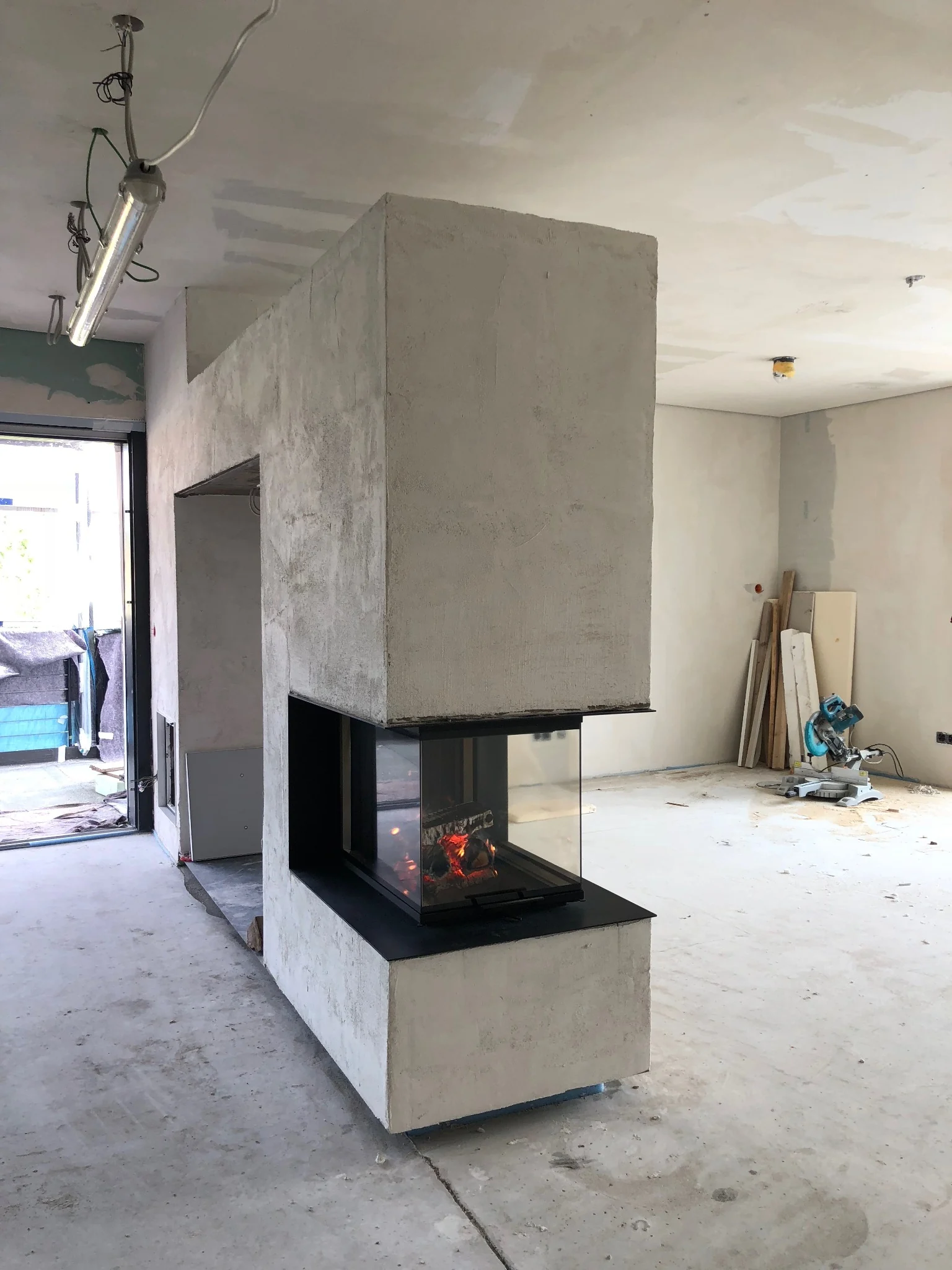

Panoramakamin in Kirchardt während der Bauphase
Feuerstätte und Baukörper vor der fertigen Oberfläche

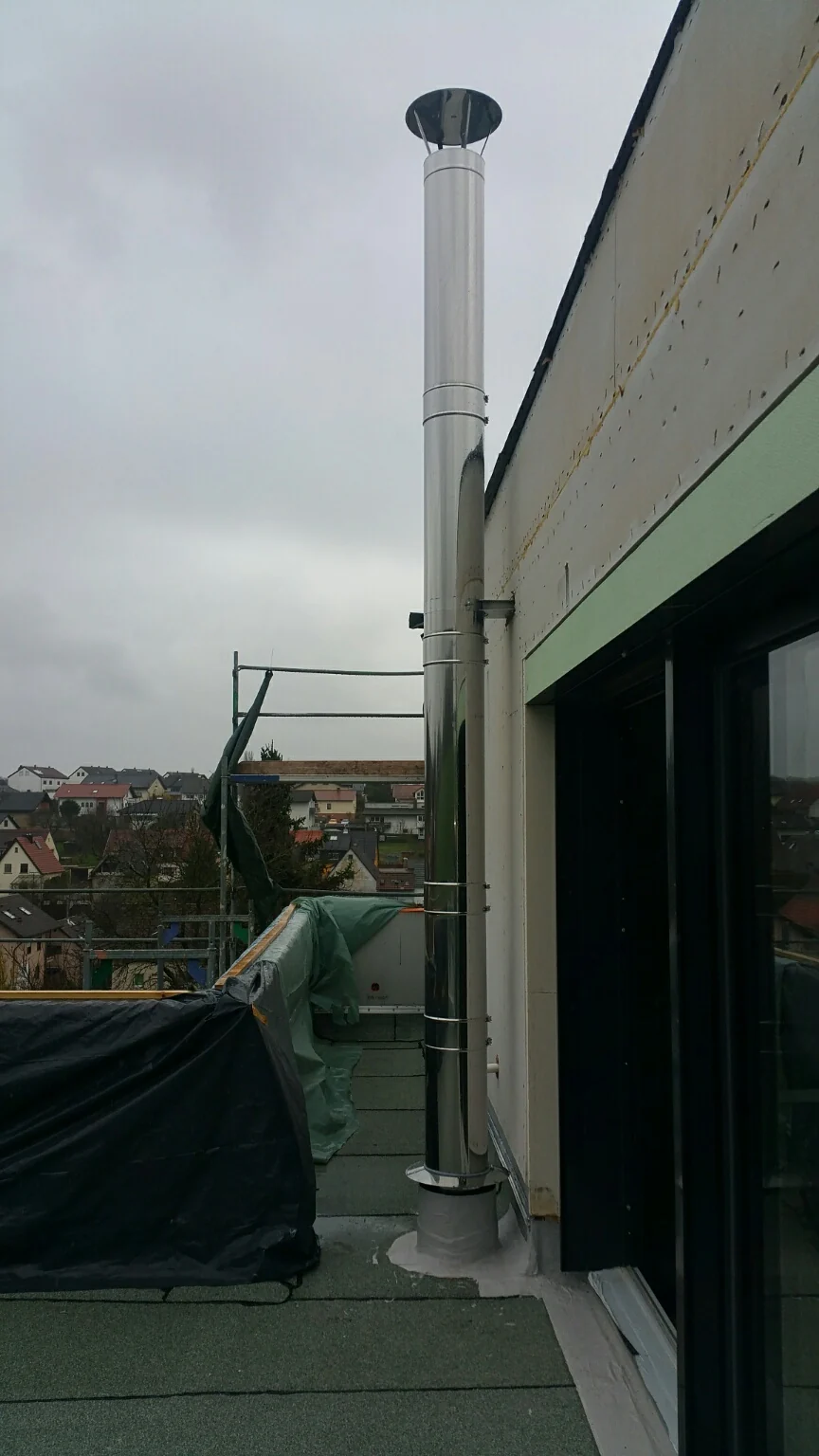

Doppelwandige Schornsteinfortführung über Dach in Kirchardt
Weiterführung des vorhandenen Schornsteins in doppelwandiger Ausführung über Dach

Das Ergebnis

Die Feuerstelle gibt dem offenen Raum eine Mitte – und einen Platz zum Ankommen.

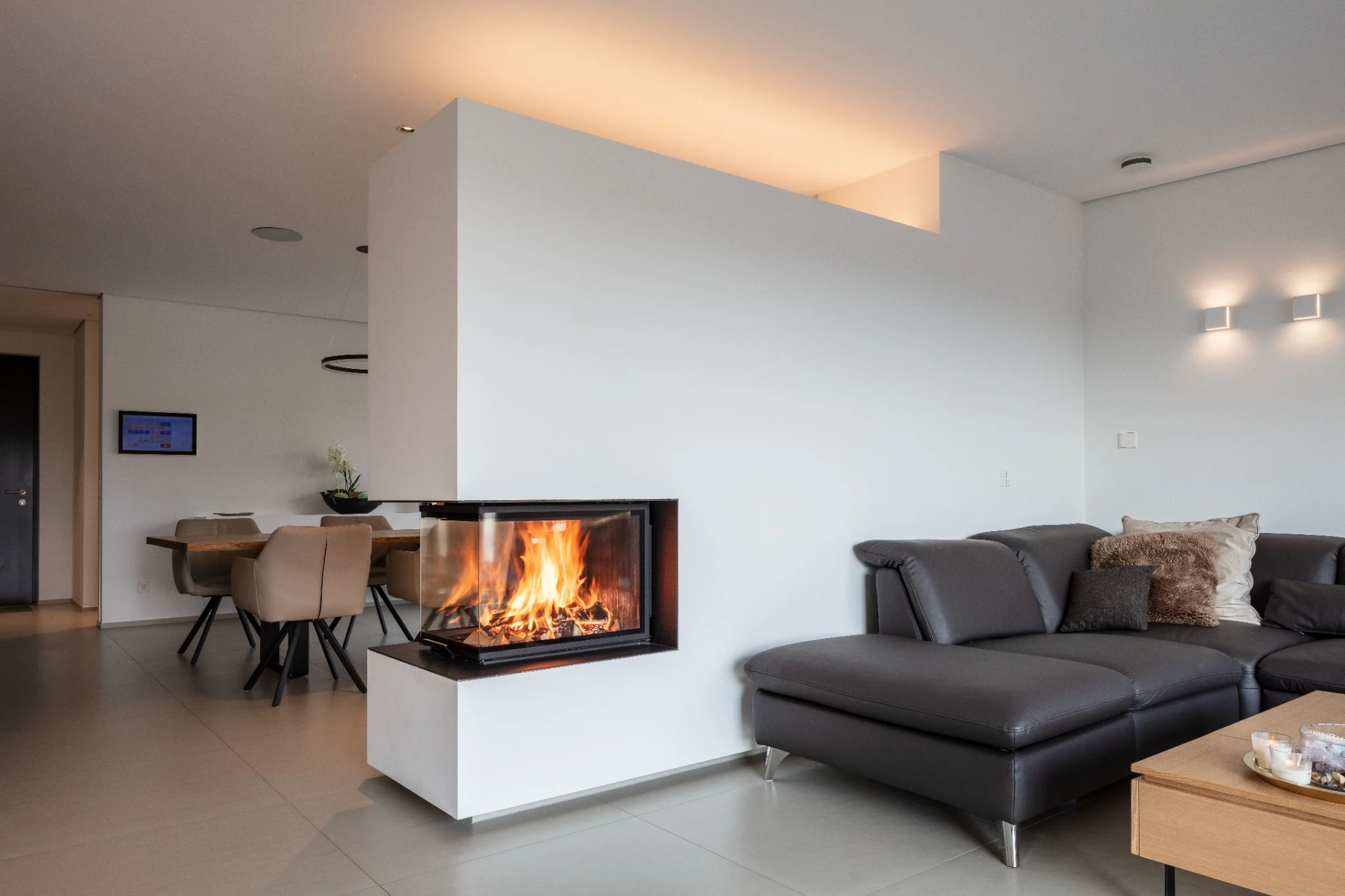

Im fertigen Wohnraum wirkt der Kamin nicht wie ein nachträglich gesetztes Objekt. Die dreiseitige Verglasung verbindet mehrere Blickrichtungen, während die Sitznische eine bewusst private Qualität direkt am Feuer schafft.

Leistungsumfang

Vom Aufmaß bis zum fertigen Baukörper.

01Aufmaß und räumliche Bestandsaufnahme
02Entwurf und 3D-Visualisierung von Kamin und Sitznische
03Technische Planung der Feuerstätte und Schornsteinanbindung
04Einbau HOXTER UKA 69 mit Sonderrahmen
05Aufbau der Gussschamotte-Verkleidung und Montage der Anlage
